Без фильтров частотный преобразователь разрушает двигатель за 2–3 года, создает помехи и приводит к штрафам за реактивную мощность. В этой статье — какие бывают фильтры (входные, выходные, синфазные, dU/dt, синусовые), как их выбрать и почему пассивные решения часто выгоднее активных.

Цена отказа от фильтрации

Стремление сократить бюджет проекта за счет отказа от дополнительных устройств — частая практика. Однако в случае с частотными преобразователями (ЧРП) отсутствие фильтров оборачивается не мнимой, а вполне реальной экономической потерей. Пренебрежение установкой фильтров запускает цепную реакцию негативных последствий, перекрывающую сиюминутную выгоду:

• Преждевременный выход из строя двигателя. Высокочастотные импульсы и крутые фронты напряжения (dU/dt) разрушают изоляцию обмоток статора. Двигатель, рассчитанный на 20 лет службы, может выйти из строя через 2–3 года.
• Эффект «болгарки» в подшипниках. Синфазные токи, протекая через подшипники, вызывают микроэрозию (EDM-эффект). Дорогостоящий ремонт или замена подшипниковых узлов влечет простой оборудования.
• Ложные срабатывания и сбои автоматики. Радиочастотные помехи (RFI) от нефильтрованного привода способны «повесить» контроллеры, датчики, сеть Wi-Fi и видеоаппаратуру. Поиск таких наведенных сбоев — сложнейшая инженерная задача.
• Штрафы и перегрузка сети. Генерация высших гармоник в питающую сеть снижает общий коэффициент мощности (cos φ) и перегружает нейтраль. Это ведёт к штрафам от энергосбыта или необходимости установки более мощных (и дорогих) вводных трансформаторов.

Фильтры — это не маркетинговая опция, а технологическая необходимость для долгой и предсказуемой работы привода. Заполните опросный лист, и наши специалисты помогут подобрать оптимальный комплект фильтрующего оборудования, чтобы исключить риски преждевременного выхода техники из строя.

Почему преобразователь частоты излучает помехи

При всех преимуществах ЧРП, устройства обладают фундаментальным недостатком — нелинейностью. Источник паразитного электромагнитного излучения — транзисторный или тиристорный инвертор. Коммутация электронных ключей индуцирует паразитную ЭДС, что порождает:

• Генерацию гармоник низкого и высокого порядка во входной и выходной цепи;
• Отклонение формы выходного напряжения от синусоиды (ШИМ-сигнал);
• Помехи в радиодиапазоне.

Результат известен: избыточный нагрев двигателя, акустический шум, снижение КПД и сбои чувствительного оборудования. Усовершенствованные алгоритмы ШИМ и многопульсные схемы лишь смягчают проблему, но самым действенным барьером остаются специализированные фильтры.

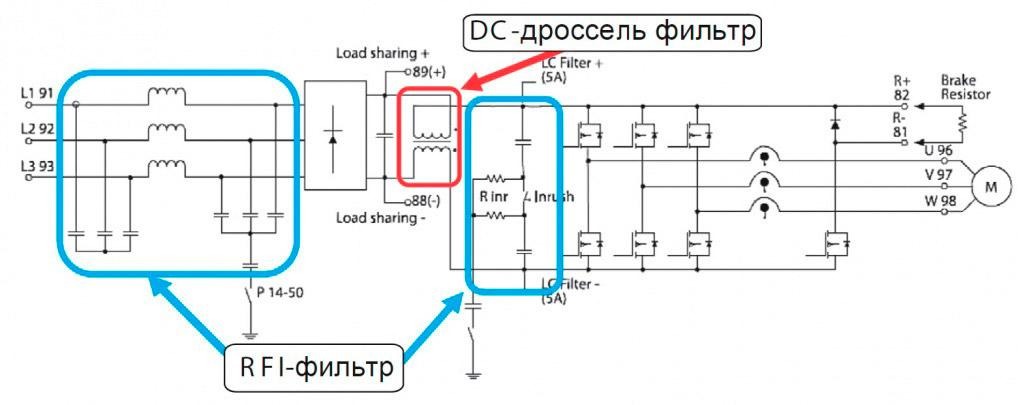

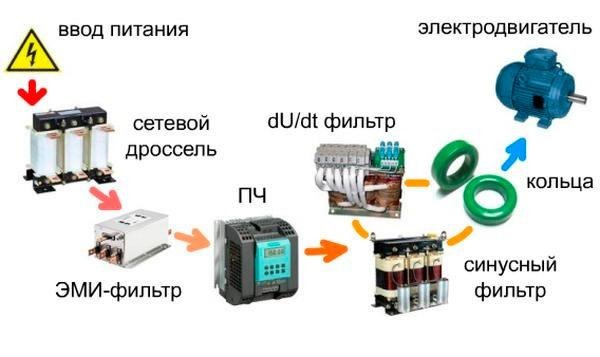

Рассмотрим арсенал средств подавления помех, разделив их по месту и принципу действия.

Активные фильтры преобразователей частоты

Активные фильтры — наиболее интеллектуальное и эффективное решение для борьбы с гармоническими искажениями, вызванными нелинейной нагрузкой.

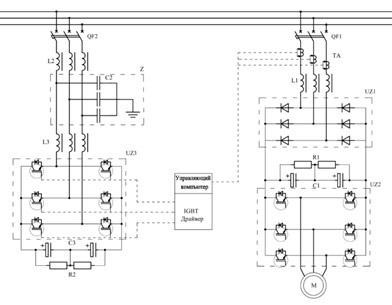

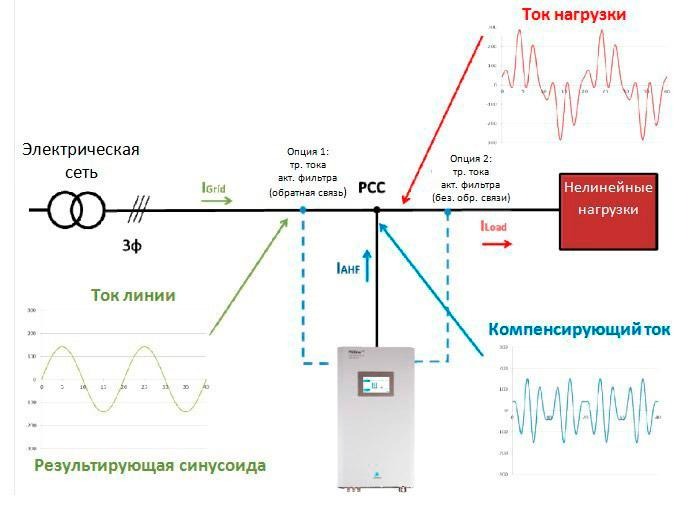

Принцип действия: непрерывный мониторинг искажений сети и мгновенная генерация компенсирующего тока той же амплитуды, но в противофазе. Это позволяет полностью нивелировать балластные токи и компенсировать реактивную мощность.

Ключевые преимущества:

• Высокая скорость реакции без выраженного запаздывания.
• Универсальность (подходят для сварочных аппаратов, ИН-нагрева, освещения).
• Устранение явления электрического резонанса.
• Подавление гармоник вплоть до 200 порядка.
• Совместимость с другими типами фильтров.

 Принцип компенсации: результирующий вектор напряжения искажений стремится к нулю.

Область применения: сети с низким качеством электроэнергии, наличие автономных генераторов, высокие требования к ЭМС. Недостаток: высокая стоимость по сравнению с пассивными решениями.

Пассивная защита

В большинстве промышленных задач экономически оправдано применение пассивных фильтров, которые делятся на входные (сетевые) и выходные (моторные).

Входные фильтры (Сетевые дроссели)

Служат двусторонним буфером между ЧРП и сетью. Конструктивно это катушка с высокой индуктивностью или колебательный контур.

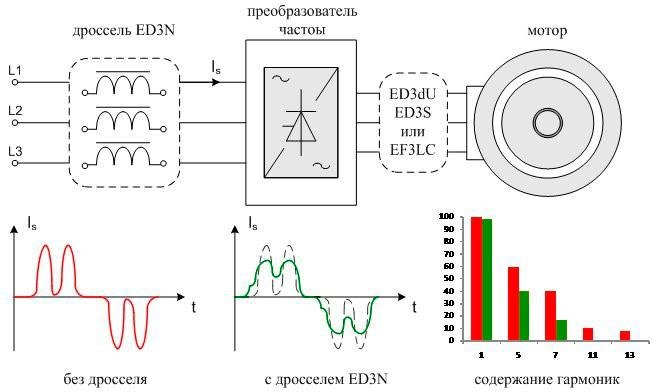

Функционал: сглаживание гармоник 5, 7, 11 порядка, компенсация перекоса фаз (до 1,8%), ограничение бросков тока.
Эффект: увеличивает срок службы конденсаторов звена постоянного тока ПЧ, снижает нагрузку на питающий трансформатор.

Выходные фильтры: защита двигателя и кабельной линии

Наиболее многочисленная группа устройств, решающая разные задачи на участке «ПЧ — двигатель».

Синусовые фильтры

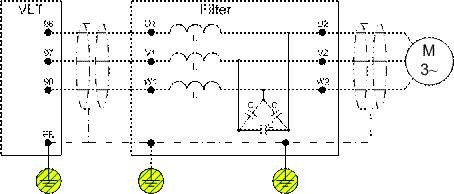

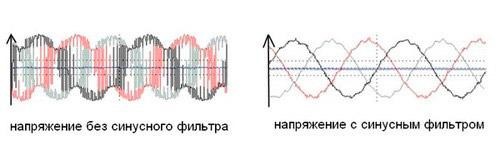

Представляют собой «Г»-образный LC-контур с частотой резонанса ниже несущей частоты ШИМ. Преобразуют «нарезанный» ШИМ-сигнал в практически идеальную синусоиду на клеммах двигателя.

Применение: крановые механизмы (ПКР), старые двигатели, высоковольтные машины (690 В), длина кабеля свыше 150 м.
Результат: устранение акустического шума, радикальное снижение нагрева двигателя и подшипниковых токов.
Особенность: крупные габариты и падение напряжения до 30 В.

Фильтры dU/dt (Моторные дроссели)

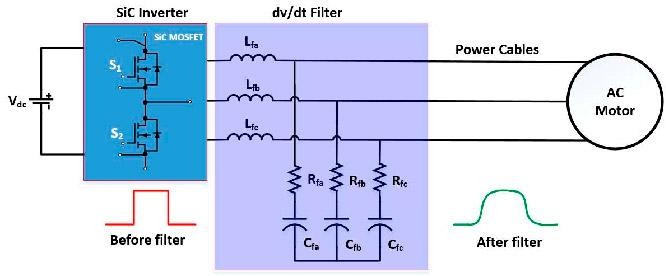

Моторные дроссели также представляют собой LC-контур, но настроенный на срез крутых фронтов напряжения (защита от скорости нарастания импульса). Более компактное и дешевое решение, чем синус-фильтр.

Применение: двигатели, не соответствующие стандартам IEC 600034-25/17, режимы с частыми реверсами, агрессивная среда, длина кабеля до 15–150 м (в зависимости от типа кабеля).
Эффект: значительное продление срока службы изоляции обмоток, сглаживание формы напряжения.

Фильтры синфазных помех

Конструктивно — ферритовое кольцо, через которое пропущены фазные провода (по принципу синфазного трансформатора).
Цель: подавление высокочастотных токов (>1 МГц), протекающих через паразитную ёмкость ротор-статор и разрушающих подшипники.

Фильтры радиопомех (RFI/EMC)

Предназначены для снижения электромагнитного излучения в окружающее пространство и по сети.
Назначение: защита Wi-Fi, Ethernet, измерительных систем, видео- и аудиоаппаратуры от сбоев. Часто интегрируются непосредственно в корпус преобразователя.

Сравнительные характеристики выходных фильтров

Преимущества пассивных решений: надежность в простоте

Несмотря на растущую популярность активных фильтров, пассивные дроссели и конденсаторные сборки остаются «рабочей лошадкой» отрасли благодаря следующим качествам:

• Нетребовательность к обслуживанию. Достаточно периодической очистки от пыли и проверки контактных соединений.
• Стойкость к тяжёлым условиям сети. Отсутствие чувствительной электроники позволяет работать при глубоких просадках напряжения и искажениях (THDv до 10%).
• Возможность ретрофита. Фильтры легко интегрируются в существующие приводы без замены ПЧ или двигателя.

Заключение

Подбор фильтра — это не поиск универсальной таблетки, а проектирование системы защиты с учетом конкретных условий. При выборе необходимо анализировать:

• Требования по ЭМС на объекте.
• Параметры питающей сети и наличие КРМ.
• Характеристики двигателя (напряжение, класс изоляции, режим работы).
• Длину и тип моторного кабеля.
• Бюджет проекта и стоимость потенциального простоя.

Современные производители предлагают широкую номенклатуру устройств для любых задач. Компания НЗВО готова обеспечить вас не только оборудованием, но и технической поддержкой на всех этапах: от расчёта до ввода в эксплуатацию.

👉 Заполните опросный лист, и наши специалисты подберут фильтр точно под вашу задачу.  Помните: стоимость установленного фильтра всегда ниже стоимости замены подшипников двигателя, работающего в паре с «голым» преобразователем частоты.

Также рекомендуем прочитать нашу статью о повышении энергоэффективности предприятия с помощью ЧРП.
