Низковольтные комплектные устройства "Герион" с системой горячей замены ПЧ Hot Swap

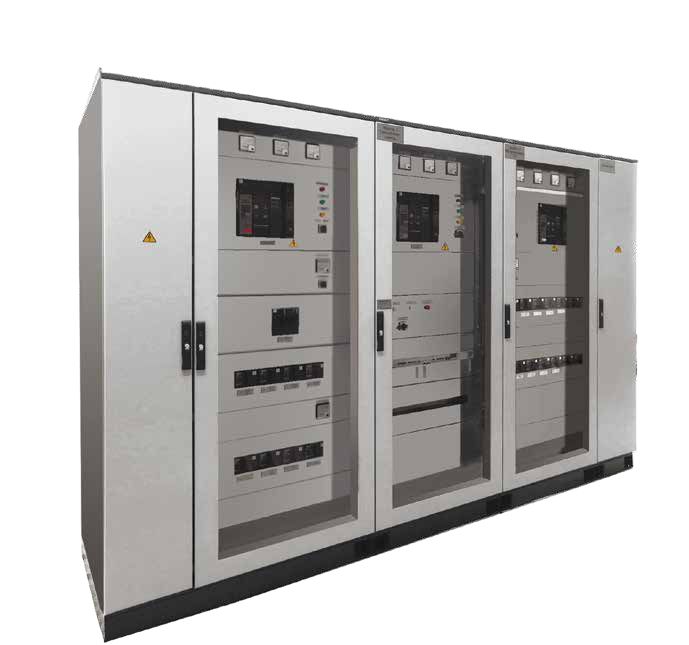

Низковольтное комплектное устройство «Герион» («Герион НКУ») предназначено для приема и распределения электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 0,4 кВ и 0,69 кВ в сетях с глухозаземленной или изолированной нейтралью, управления электрооборудованием, его защиты от токов короткого замыкания и перегрузок.

«Герион НКУ» изготавливаются в соответствии с ГОСТ Р 51321.1 «Устройства комплектные низковольтные. Общие технические требования и методы испытаний» и ТУ 27.12.31-002-04340081-2017 «Низковольтные комплектные устройства». Собственные разработки и производственные мощности позволяют изготавливать все возможные конструктивные исполнения НКУ, как со стационарным так и с выдвижным исполнением блоков.

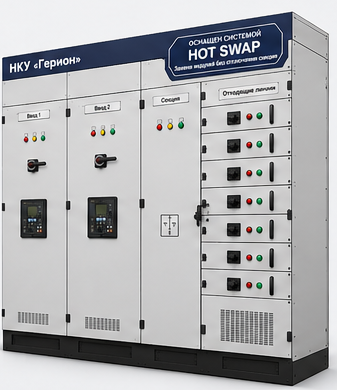

Ключевая особенность — горячая замена частотных преобразователей (Hot Swap)

Основное преимущество данной линейки НКУ — реализация системы «горячей замены» (Hot Swap) частотно-регулируемых преобразователей (ЧРП).

Частотные преобразователи устанавливаются в выдвижные (съемные) блоки, что позволяет производить их замену без снятия напряжения с питающих вводов НКУ и без остановки технологического процесса. При выходе из строя рабочего ЧРП выдвижной блок извлекается, а на его место устанавливается заранее заготовленный резервный блок — все операции выполняются под нагрузкой щита в целом.

Такое решение обеспечивает:

• Бесперебойность — замена ПЧ не требует обесточивания оборудования и остановки производства;
• Безопасность — применение механических блокировок исключает ошибки персонала;
• Минимальное время простоя — замена блока занимает минуты, а не часы;
• Экономию — сокращение затрат на простой оборудования и обслуживание.

Основные преимущества использования «Герион НКУ» с системой горячей замены ПЧ Hot Swap:

• Удобство и простота проектирования, сборки и обслуживания выдвижных блоков
• Возможность проведения замены блоков под нагрузкой щита в целом, гарантируя безопасность проведения работ службы эксплуатации за счет применения максимальным видом внутреннего разделения до 4b по ГОСТ 51321.1–2017
• Повышенная безопасность за счет применения механических блокировок для исключения возможности ошибок персонала
• Экономия стоимости проекта за счет уменьшения габаритов щитов и использования меньшего количества кабельной продукции
• Благодаря модульности конструкции, широкой линейки типоразмеров выдвижных блоков и разнообразию схемных решений возможно размещения блоков ввода, секционирования и управления в одном конструктиве
• Возможность расширения существующего НКУ

Области применения:

НКУ для ввода, распределения и АВР (PCC — Power control center)

Предназначены для приема, измерения и распределения электроэнергии, выполнения дистанционного контроля и управления электроснабжением. Включают функции автоматического ввода резерва (АВР), автоматического повторного включения (АПВ), компенсации реактивной мощности и фильтрации гармоник.

НКУ для управления электрооборудованием (MCC — Motor control center)

Сборки управления приводами, НКУ на базе устройств планового пуска или преобразователей частоты. Предназначены для питания и управления электродвигателями технологического оборудования с возможным применением интеллектуального центра управления на базе микропроцессорных контроллеров. Управление осуществляется с помощью контакторов, пускателей, а также регулированием частоты напряжения для частотных преобразователей или постепенным повышением напряжения для устройств плавного пуска.
